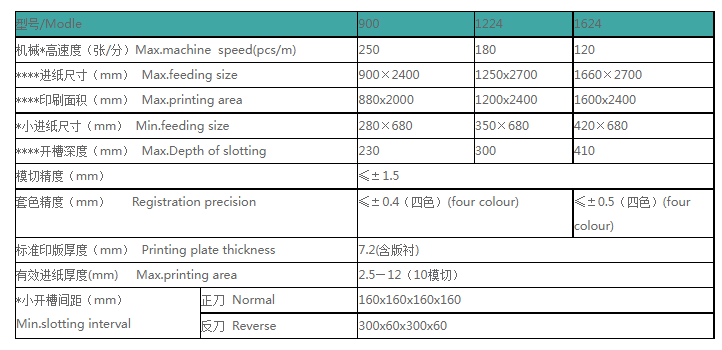

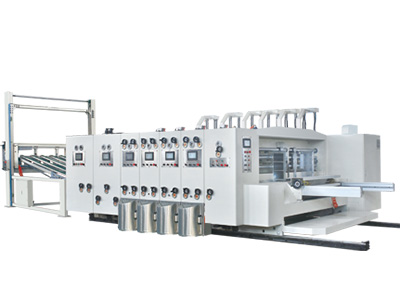

名称:ZYKM900/1224/1624自动高速水性印刷开槽模切机


用途与特点:

◆整台机器按照高要求,可靠性功能而设计制造,整机操作人性化设计,能在短时间内进行设定、修正、执行、更换、记忆功能,并以数据显示。

◆所有传动辊材质均为钢,镀硬铬,表面研磨。

◆传动齿轮采用合金钢,经热处理,研磨而成。

◆传动轴采用免键连接,减少连接间隙,保证长期印刷套印精度。

◆机油自动平衡装置,保持各单元油面平衡。

◆采用进口PLC、触摸屏多功能控制,具有存储常用订单、清洗印版自动复位功能。

◆气压式弹性送纸胶辊,降低破坏瓦楞板强度。

◆侧档板加装气动拍齐装置,纸板横向定位更好,避免浪费。

◆前缘式进纸方式。

◆网辊;可选用金属网辊或陶瓷网纹辊,网辊线数可根据用户要求选择。

◆快速换版装置,节约换单时间。



送纸部FEEDER

送纸部FEEDER

◆前缘送纸系统、变频调整风量,送纸稳定。

◆双排进纸辊模式,前送纸上辊快换式机构,包耐磨橡胶,并设有弹簧调整功能,可防止纸板变形并保证送纸。

◆除尘毛刷及吸尘装置,清除纸板表面纸屑。

◆触摸屏显示生产速度和生产数量。

◆送纸间隙调整为手动调节。

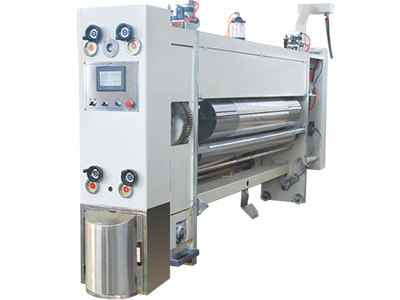

印刷部PRINTER



印刷部PRINTER


◆印刷辊、压印辊均为钢表面研磨、镀硬铬。动、静平衡校正,运转平稳。

◆采用挂版机构,安装方便,快捷。

◆装卸印版配有脚踏开关或操作面控制正反转,快捷、方便。

◆配合送纸系统设有自动升降网纹辊,送纸时网纹辊自动下降与印版接触,停止送纸时网纹辊自动上升与印版分开。

◆相位采用电磁制动器固定装置,具有智能化归零,动、静态可捷径复位。

◆印刷相位采用PLC触摸屏控制及电动数字式360度调整。

◆导纸轮快速横移结构,间隙自锁调整装置。

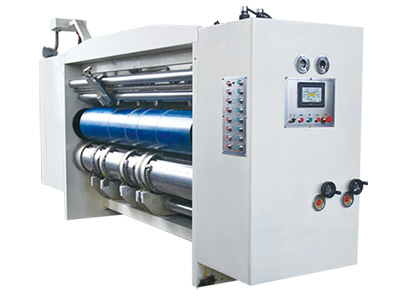

模切部DIE CUTTING

模切部DIE CUTTING

◆胶垫辊机械螺旋式横向移动,移动距离为40mm。

◆模切辊相位采用PLC及电动数字式360°调整,停机及运转情况下均可调整。(也可选用PLC及触摸屏调整)

◆模切辊横向移动采用PLC及电动数字输入式调整,调整范围±10mm。(也可选用PLC及触摸屏调整)

◆胶垫辊与模切辊间隙调整采用自锁结构,并配有气缸大范围快速调整,减少胶垫损坏,增加胶垫使用寿命。

◆送纸辊间隙调整采用自锁结构。

◆差速补偿装置,可使优力胶辊随模版辊滑动,从而使胶垫辊的表面速度由刀模控制,使模切的纸箱与刀模形状完全一致。

◆机器配有优力胶修正装置,可对优力胶反复多次修整后使用。

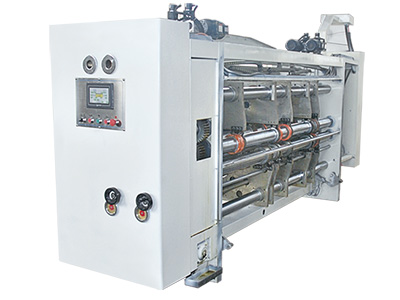

开槽部SLOTTING

开槽部SLOTTING

◆采用单轴双刀结构,后刀采用电动及可电脑设定调整;

◆五刀座均可移动,调整间距采用电动及可电脑设定调整;

◆刀轴与压线轴均表面硬铬并二次精磨;

◆弹性切角刀,三五七层纸板无需调整;

◆手动双向锁调整压轮间隙,调整快速方便;

◆相位固定采用电磁刹车机构,当机台分离或调整相位时保持前刀位置固定;

◆配有触摸显示屏,方便数据设定与控制。
